Dưới đây là chi tiết quy cách chốt định vị của Hi-Chi:
| Chiều dài (mm) | ||||||||||
|
Đường kính ngoài |
3*10 | 4*10 | 5*10 | 6*10 | 8*10 | 10*15 | 12*30 | 14*30 | 16*30 | 20*30 |
| 3*15 | 4*15 | 5*15 | 6*15 | 8*15 | 10*20 | 12*35 | 14*35 | 16*35 | 20*35 | |
| 3*20 | 4*20 | 5*20 | 6*20 | 8*20 | 10*25 | 12*40 | 14*40 | 16*40 | 20*40 | |
| 3*25 | 4*25 | 5*25 | 6*25 | 8*25 | 10*30 | 12*45 | 14*45 | 16*45 | 20*45 | |
| 3*30 | 4*30 | 5*30 | 6*30 | 8*30 | 10*35 | 12*50 | 14*50 | 16*50 | 20*50 | |
| 3*35 | 4*35 | 5*35 | 6*35 | 8*35 | 10*40 | 12*55 | 14*55 | 16*55 | 20*55 | |
| 3*40 | 4*40 | 5*40 | 6*40 | 8*40 | 10*45 | 12*60 | 14*60 | 16*60 | 20*60 | |
| 4*45 | 5*45 | 6*45 | 8*45 | 10*50 | 12*70 | 14*65 | 16*65 | 20*65 | ||
| 4*50 | 5*50 | 6*50 | 8*50 | 10*55 | 12*80 | 14*70 | 16*70 | 20*70 | ||
| 4*55 | 5*55 | 6*55 | 8*55 | 10*60 | 12*90 | 14*75 | 16*75 | 20*75 | ||
| 4*60 | 5*60 | 6*60 | 8*60 | 10*65 | 12*100 | 14*80 | 16*80 | 20*80 | ||
| 5*65 | 6*65 | 8*70 | 10*70 | 12*110 | 14*90 | 16*90 | 20*90 | |||
| 5*70 | 6*70 | 8*75 | 10*75 | 12*120 | 14*100 | 16*100 | 20*100 | |||
| 5*80 | 6*75 | 8*80 | 10*80 | 12*130 | 14*110 | 16*110 | 20*110 | |||
| 6*80 | 8*90 | 10*90 | 12*140 | 14*120 | 16*120 | 20*120 | ||||
| 6*90 | 8*100 | 10*100 | 12*150 | 14*130 | 16*130 | 20*130 | ||||
| 6*100 | 8*110 | 10*110 | 14*140 | 16*140 | 20*140 | |||||
| 8*120 | 14*150 | 16*150 | 20*150 | |||||||
Quyền lợi và thông tin khi mua hàng tại Hi-ChiChốt (hay còn gọi là pin hoặc ty) là một loại chi tiết hỗ trợ trong gia công chính xác. Chi tiết chốt thường rất nhỏ, phải được gia công với độ chính xác cao và có sức bền cao và khó bị biến đổi dưới các tác động bên ngoài nhằm giúp người gia công đạt được độ chính xác kỳ vọng trong công việc của mình. Tùy theo mục đích gia công, có rất nhiều loại chốt khác nhau như:
- Chốt định vị dùng chủ yếu trong khuôn gia công hay đồ gá.
- Chốt lắp jig.
- Chốt trong gia công linh kiện điện tử.
- Chốt đột dập.
- Chốt đẩy, dẫn hướng xuất hiện trong các khuôn dập.

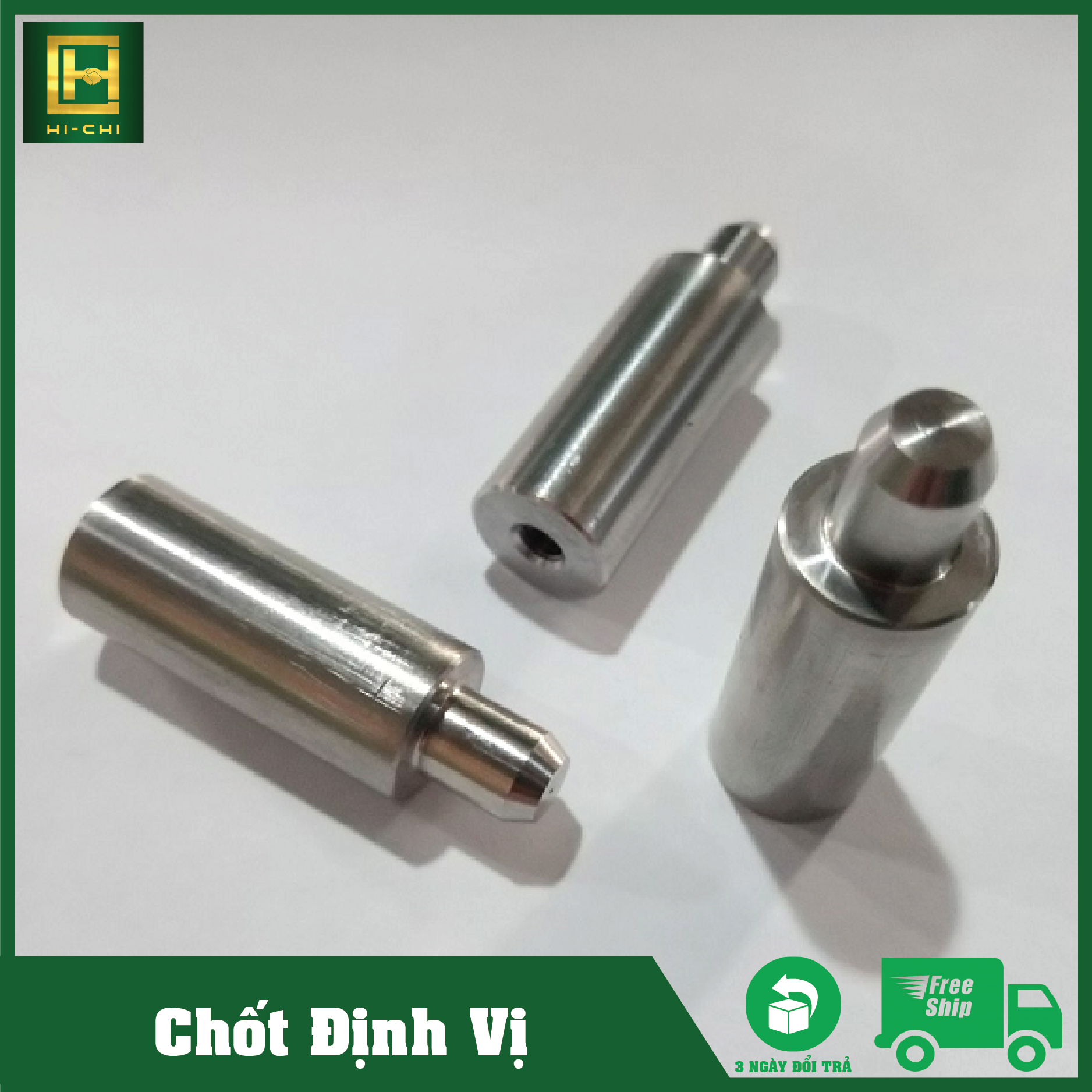

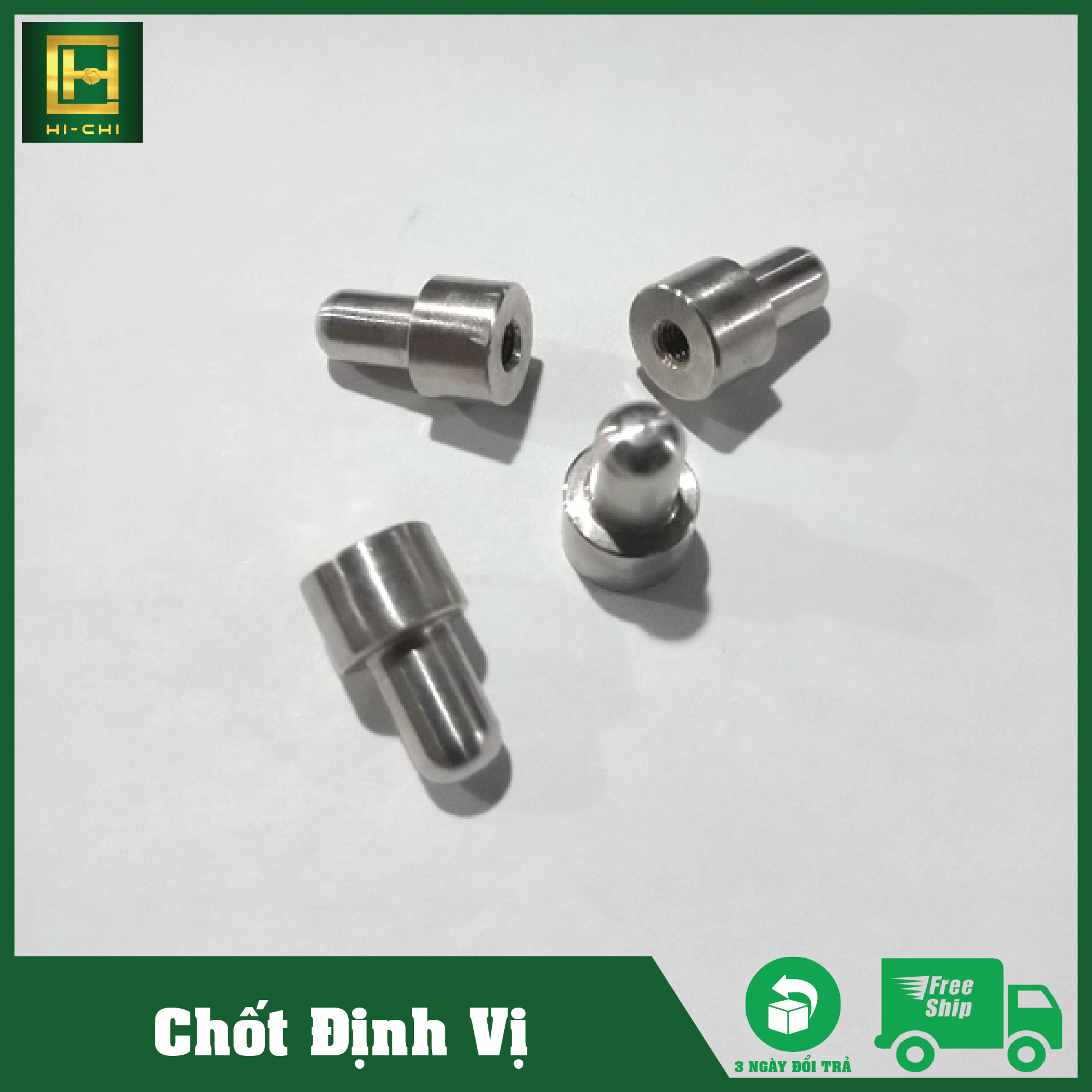

Chốt/Pin/Ty định vị (Dowel Pins) là chi tiết có hình một khối hình trụ thẳng được làm từ nhiều loại vật liệu với độ bền khác nhau, có thể có bậc hoặc có ren một đầu để đáp ứng các nhu cầu gia công khác nhau. Chốt pin này được gia công cứng, có độ chính xác cao và thường dùng để để giữ cố định các vật thể lắp ráp cũng như nối ghép các cụm chi tiết vào với nhau theo một số đo xác định.
Thành phần chính của một chốt định vị ống trụ thẳng, tuy nhiên tùy theo nhu cầu gia công, chốt định vị có thể có thêm các loại:
- Được gia công thêm ren ở một đầu
- Được gia công thêm vai hoặc đầu chốt ở một đầu
- Được gia công thêm các bộ phận nhằm hỗ trợ gắn chặt chốt với đồ gá như bạc lót.
Vì là một chi tiết yêu cầu độ chính xác và độ bền cao, chốt cần trải qua một quá trình gia công nghiêm ngặt. Các yếu được quan tâm nhất trong gia công chốt là:
- Vật liệu: đảm bảo sức bền của chốt
- Phương pháp tiện: đảm bảo các thông số của chốt được gia công chính xác và ít có sai lệch
- Chốt được tôi cứng: giúp chốt khó bị giòn vỡ.
Vật liệu được dùng trong gia công chốt rất đa dạng như:
- Thép: có độ cứng rất cao.
- Đồng: có tính dẻo, độ dẫn điện, dẫn nhiệt cao.
- Inox: có độ cứng, độ chống mài mòn và chống han rỉ tốt.
Các phương pháp tiện thường được dùng:
- Dùng máy tiện cơ truyền thống: phương pháp này có hiệu quả tương đối thấp, số lượng sản xuất không nhiều, tính chính xác thấp và tốn nhiều chi phí nhân công.
- Dùng máy tiện CNC (Computer Numerical Control): máy gia công cơ khí có tích hợp hệ thống điều khiển bằng máy tính. Phương pháp tự động hóa này giúp mang lại hiệu suất gia công cao, tính chính xác của chi tiết cao và chi phí nhân công được giảm bớt. Máy CNC có kết hợp với dây chuyền đưa phôi vào máy tự động sẽ giúp cho số lượng sản phẩm đầu ra tăng lên đáng kể.
Các yếu tố cần quan tâm khi lựa chọn chốt định vị:
|
Câu hỏi |
Tiêu chí lựa chọn |
|
Nên dùng loại chốt định vị nào? |
Dựa trên nhu cầu về thành phẩm gia công, loại thiết bị sử dụng, người gia công có thể chọn loại chốt cơ bản (chỉ là 1 ống hình trụ) hay chốt cần được gia công thêm các chi tiết vai, ren, bạc lót để định vị vào đồ gá, xẻ rãnh,... |
|
Yếu tố nào liên quan tới sức bền của chốt |
Dựa vào nguyên liệu thô để gia công hay loại thiết bị sử dụng, người gia công cân nhắc chốt với các yếu tố sau để xem xét sức bền của chốt:
|
|
Cần quan tâm tới thông số nào của chốt? |
Các thông số cơ bản thường được cân nhắc với các chốt định vị gồm đường kính của chốt (D), chiều dài chốt (L) và góc vát của chốt. Ngoài ra tùy theo đặc thù của loại chốt định vị mà sẽ có kèm thêm những thông số của riêng loại chốt định vị đó chẳng hạn như đường kính của ren, chiều dài của ren được khoét vào chốt,... Dưới đây là thông số của hai loại chốt định vị thông dụng: Chốt định vị cơ bản Chốt định vị có ren trong |
Khu vực: Bình Dương, Đồng Nai, Hồ Chí Minh, Tiền Giang, Long An, Vũng Tàu, Bình Phước và các tỉnh khác trên toàn quốc.
Hichi cam kết với khách hàng:
- Hình ảnh và video sản phẩm là quay chụp thực tế.
- Giao hàng đúng quy cách trọng lượng như đơn đặt hàng.
- Giá rẻ hơn vì lấy được giá tận gốc.
- Xuất hóa đơn đầy đủ và đúng tên , quy cách sản phẩm.
- Khách hàng nhận hàng, kiểm tra và có thể hoàn trả nếu như không đúng với đơn đặt.
- Hàng sẵn tại kho.
- Giao hàng nhanh chóng, miễn phí giao hàng.
Với những ưu điểm và sự khác biệt Hi-Chi tự hào cung cấp cho khách hàng dịch vụ tốt nhất.
Mọi thông tin vui lòng liên hệ hotline: 0946.909.449 để được tư vấn, báo giá và đặt hàng.
Trên đây là thông tin về sản phẩm chốt định vị, mọi thắc mắc và nhu cầu cần hỗ trợ, quý khách đừng ngần ngại liên hệ cửa hàng.
