Với những ưu điểm và sự khác biệt Hi-Chi tin chắc rằng, sẽ cung cấp cho khách hàng chất lượng dịch vụ tốt nhất với các sản phẩm Hi-Chi cung cấp.

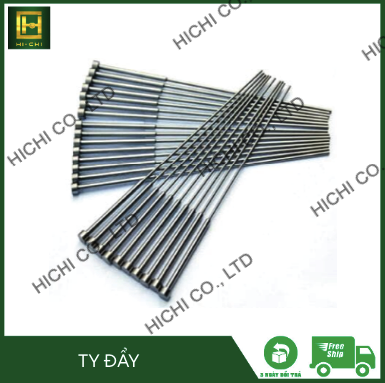

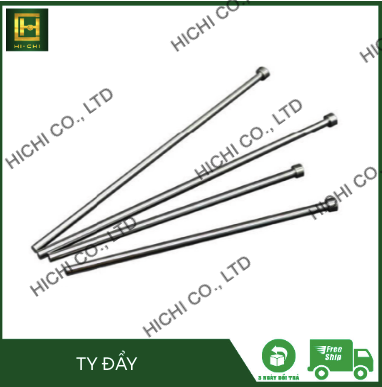

Ty đẩy (hay còn được gọi là ty lói / chốt đẩy / pin đẩy) là một loại linh kiện khuôn mẫu được lắp đặt trong các khuôn thực hiện chức năng đẩy sản phẩm thoát ra khỏi lòng khuôn. Về cơ bản, ty đẩy được thiết kế theo hình dạng trụ tròn đặc và dài, phần đế là bậc với đường kính lớn hơn để được kẹp chặt vào khuôn. Do phải hoạt động ở cường độ rất cao mà cụ thể với ty đẩy là cơ chế trượt, ty đẩy được gia công để có độ cứng và độ chịu mài mòn cao để có thể đạt được các yêu cầu của khuôn thiết kế và cho ra sản phẩm đồng nhất cao và đạt yêu cầu.
Để có thể lựa chọn được loại linh kiện ty đẩy phù hợp, người gia công hoặc thiết kế khuôn cần nắm rõ các yếu tố sau:
- Yêu cầu đối với sản phẩm đầu ra.
- Thiết kế khuôn và cụ thể là hệ thống đẩy của khuôn để phù hợp với yêu cầu của sản phẩm đầu ra.
- Các loại ty đẩy, đặc tính các loại ty đẩy và số lượng chốt cần lắp đối với hệ thống đẩy được thiết kế.
Đối với chốt tròn loại cơ bản sau khi xác định được yếu tố trên, người gia công hay thiết kế sẽ quan tâm một số yếu tố sau:
- Độ cứng của chốt
- Chiều dài của chốt
- Đường kính ngoài phần tiếp xúc với sản phẩm
- Đường kính trong phần tiếp xúc với sản phẩm (nếu có)
- Đường kính phần đế của chốt
-
Chiếu cao phần đế của chốt
Nhìn chung, các loại chốt hay linh kiện đẩy thường gặp
|
Loại chốt |
Hình ảnh |
Đặc tính |
|
Ty đẩy thẳng |
|
Là một loại ty đẩy tròn. loại ty đẩy cơ bản có tiết diện đầu gồm 1 phần ống đẩy hình trụ và 1 đế của chốt. |
|
Ty đẩy thẳng có bậc |
|
Là một loại ty đẩy tròn. Từ loại ty đẩy cơ bản, chốt được gia công thành các bậc để diện tích tiếp xúc với thành phẩm nhỏ hơn nhưng vẫn duy trì được lực đẩy lớn thay vì sử dụng ty đẩy thẳng cơ bản với tiết diện nhỏ. |
|
Ty đẩy dẹt (lưỡi đẩy) |
|
Ty đẩy dẹt thường dùng để đẩy những chi tiết có thành mỏng và hình dáng phức tạp vì khi sử dụng các ty đẩy tròn đối với chi tiết có thành mỏng dễ làm cho chi tiết bị lún vào trong. |
|
Ống đẩy |
|
Với các sản phẩm có lỗ, lực bám ở chốt tạo lỗ thường rất lớn cần phải đẩy bằng ống đẩy. Ống đẩy là gồm có ty đẩy và ống ổng bao quanh chốt. |
Để có thể hiểu rõ về ty đẩy, ta cần hiểu rõ một chút về hệ thống đẩy sản phẩm ra khỏi khuôn với thành phần gồm các linh kiện khuôn thực hiện chức năng đẩy sản phẩm ra khỏi khuôn.
1. Hệ thống đẩy
Đầu tiên nguyên liệu sẽ được đẩy và khuôn nóng và ép để tạo hình. Sau đó, nguyên liệu được làm nguội và khuôn mở ra. Lúc này, sản phẩm còn dính trên lòng khuôn do sự hút của chân không và sản phẩm có xu hướng co lại sau khi làm nguội nên cần một hệ thống đẩy để đẩy sản phẩm ra ngoài. Về một số yêu cầu đối với hệ thống đầy:
- Được thiết kế đơn giản hạn chế quá nhiều chi tiết và gọn nhẹ trên khuôn di động.
- Độ cứng của ty đẩy khoảng 40 ÷ 45 HRC, được gia công chính xác và được lắp đặt theo hệ thống trục có độ chịu mài mòn tốt vì quá trình phun ép được thúc đẩy diễn ra nhanh và bạc dẫn lại không tự bôi trơn nên rất dễ nhanh mòn.
- Tốc độ tác động lên sản phẩm nhanh, nên tùy thuộc vào đặc tính sản phẩm thì sẽ dùng các linh kiện đẩy khác nhau. Như khi nếu cần tác động cùng lúc nhiều nơi đối với sản phẩm có bề rộng lớn sẽ dùng ty đẩy, nếu cần tác động cục bộ đối với sản phẩm ngắn sẽ dùng tấm đẩy, nếu cần tác động lên sản phẩm không đồng nhất sẽ dùng ống đẩy và nếu cần tác động lên sản phẩm có bề sâu sẽ dùng khí nén.
- Lực đẩy để đẩy được sản phẩm ra cần phải được tính trước
- Khoảng đẩy và lực đẩy phù hợp để đẩy sản phẩm ra mà vẫn duy trì được lực đầy mong muốn và khuôn không bị yếu đi ở lần đẩy tiếp theo.
- Sản phẩm có thể được lấy ra dễ dàng và không ảnh hưởng đến hình thiết kế.
2. Lưu ý về thiết kế và lắp đặt ty đẩy trong khuôn ép
Trong các khuôn ép mà thường thấy là các khuôn ép nhựa, ty đẩy khi được lắp đặt cần lưu ý:
- Ở các phần vách xung quanh cao, hoặc có gân sâu của sản phẩm thì thường dính rất chặt trong khuôn, vì vậy phải lắp đặt ty đẩy ở gần những vị trí này để có thể đẩy sản phẩm ra khỏi khuôn dễ dàng. Vị trí ty đẩy mà bị lắp đặt xa những phần gân này thì lực tác dụng lên sản phẩm sẽ yếu và có nguy cơ làm thủng bề mặt sản phẩm tại vị trí ty đẩy trước khi đẩy được sản phẩm ra khỏi khuôn nếu sản phẩm được đẩy ra mỏng
- Về phần đỉnh của ty đẩy, trên lý thuyết, nó sẽ được canh nằm ngang bằng với lòng khuôn. Nhưng thực tế, người thiết kế khuôn nên đặt trên hoặc dưới 0,05 ÷ 0,1 mm.
- Để linh hoạt, khi thiết kế khuôn thường gắn trên tấm kẹp sau các con vít và đệm cao su để vừa giúp giảm chấn động khi lò xo ở chốt hồi đẩy hệ thống đẩy về vừa có thể điều chỉnh khoảng cách của ty đẩy so với lòng khuôn bằng cách vặn các con vít này lên hay xuống để thay đổi độ cao.
- Dùng cơ cấu thanh răng bánh răng để gia tốc thêm cho ty đẩy. Hệ thống đẩy có gia tốc sẽ giúp cho sản phẩm rời khuôn nhanh hơn.
- Đặt ty đẩy tại những vị trí không yêu cầu về tính thẩm mỹ. Vì khi chốt tiếp xúc với sản phẩm, dấu tiếp xúc có thể sẽ in lên sản phẩm.
