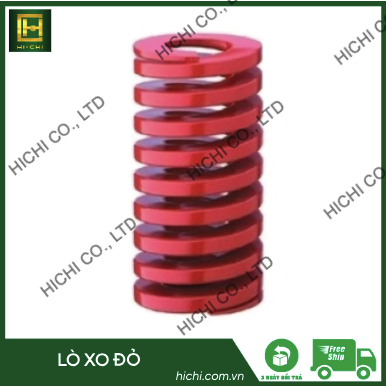

Lò Xo Khuôn Mẫu TF/TL/TM/TH/TB

Chi tiết các lò xo tại Hi-Chi như sau:

Chiều dài

Đường kính ngoài

6*10

8*10

10*20

12*15

14*15

16*20

18*20

20*20

22*20

25*20

27*25

30*25

35*35

40*40

50*50

60*60

70*80

6*15

8*20

10*25

12*20

14*20

16*25

18*25

20*25

22*25

25*25

27*30

30*30

35*40

40*45

50*55

60*65

70*90

6*20

8*25

10*30

12*25

14*25

16*30

18*30

20*30

22*30

25*30

27*35

30*35

35*45

40*50

50*60

60*70

70*100

6*25

8*30

10*35

12*30

14*30

16*35

18*35

20*35

22*35

25*35

27*40

30*40

35*50

40*55

50*65

60*75

70*125

6*30

8*35

10*40

12*35

14*35

16*40

18*40

20*40

22*40

25*40

27*45

30*45

35*55

40*60

50*70

60*80

70*150

6*35

8*40

10*45

12*40

14*40

16*45

18*45

20*45

22*45

25*45

27*50

30*50

35*60

40*65

50*75

60*90

70*175

6*40

8*45

10*50

12*45

14*45

16*50

18*50

20*50

22*50

25*50

27*55

30*55

35*65

40*70

50*80

60*100

70*200

6*45

8*50

10*55

12*50

14*50

16*55

18*55

20*55

22*55

25*55

27*60

30*60

35*70

40*75

50*85

60*120

70*250

6*50

8*55

10*60

12*55

14*55

16*60

18*60

20*60

22*60

25*60

27*65

30*65

35*75

40*80

50*90

60*125

70*300

6*55

8*60

10*65

12*60

14*60

16*65

18*65

20*65

22*65

25*65

27*70

30*70

35*80

40*90

50*100

60*150

70*350

6*60

8*65

10*70

12*65

14*65

16*70

18*70

20*70

22*70

25*70

27*75

30*75

35*85

40*100

50*120

60*175

70*400

6*65

8*70

10*75

12*70

14*70

16*75

18*75

20*75

22*75

25*75

27*80

30*80

35*90

40*110

50*125

60*200

70*450

6*70

8*75

10*80

12*75

14*75

16*80

18*80

20*80

22*80

25*80

27*90

30*85

35*95

40*120

50*130

60*225

70*500

6*75

8*80

10*90

12*80

14*80

16*90

18*90

20*90

22*90

25*85

27*100

30*90

35*100

40*125

50*150

60*250

6*80

8*85

10*100

12*90

14*90

16*100

18*100

20*100

22*100

25*90

27*125

30*100

35*110

40*130

50*160

60*275

6*90

8*90

10*125

12*100

14*100

16*125

18*125

20*125

22*125

25*100

27*150

30*120

35*120

40*150

50*175

60*300

6*95

8*95

10*150

12*125

14*125

16*150

18*150

20*150

22*150

25*125

27*175

30*125

35*125

40*175

50*200

60*350

6*100

8*100

10*175

12*150

14*150

16*175

18*175

20*175

22*175

25*150

27*200

30*150

35*150

40*200

50*250

60*400

6*125

8*125

10*200

12*175

14*175

16*200

18*200

20*200

22*200

25*175

27*250

30*175

35*175

40*250

50*275

60*450

6*150

8*150

10*250

12*200

14*200

16*250

18*250

20*250

22*250

25*200

27*275

30*200

35*200

40*275

50*300

60*500

6*175

8*175

10*300

12*250

14*250

16*300

18*275

20*275

22*275

25*250

27*300

30*250

35*250

40*300

50*350

6*200

8*200

12*300

14*300

18*300

20*300

22*300

25*275

30*275

35*275

50*400

6*250

8*250

25*300

30*300

35*300

50*450

6*300

8*300

50*500

Lò xo là các vật thể có tính đàn hồi cao và được ứng dụng rất rộng trong cơ học và các chi tiết máy. Khi có ngoại lực tác dụng, lò xo chuyển hóa các ngoại lực này thành thế năng đàn hồi. Sau đó, khi ngoại lực tác dụng mất dần, thế năng đàn hồi chuyển hóa thành động năng cơ học.

Về ứng dụng trong cơ khí, lò xo khuôn mẫu là loại lò xo dạng nén được sử dụng trong các khuôn mẫu nhằm giúp đẩy, nén hay ép các vật liệu hay hàng hóa. Để sử dụng lò xo khuôn mẫu có hiệu quả, người gia công hay thiết kế khuôn mẫu cần trang bị cho mình những hiểu biết về chủng loại lò xo nén cũng như các tiêu chuẩn về lựa chọn và bố trí lò xo khuôn mẫu vào các khuôn sao cho phù hợp với mục đích gia công.

Lò xo được tạo ra thông qua quy trình quấn (có thể là quấn nóng hoặc quấn nguội). Sau đó, chi tiết được quấn sẽ trải qua thêm một số quy trình nhiệt luyện, nhúng dầu, làm nguội, mài phẳng (nếu cần) và kiểm tra trước khi xuất xưởng.

Các yếu tố cần quan tâm về lò xo nén:

Tiêu chí	Ý nghĩa
Đường kính dây	Đường kính của dây kim loại được dùng để làm lò xo.
Trục	Đường kính tối đa của trục có thể được đưa vào trong lò xo.
Đường kính trong	Nếu ta lấy 1 mặt cắt vuông góc với trục chính của lò xo, đường kính ngoài là đường kính của vòng tròn tính luôn cả độ dày của dây lò xo.
Đường kính ngoài	Nếu ta lấy 1 mặt cắt vuông góc với trục chính của lò xo, đường kính trong là đường kính của vòng tròn không gồm độ dày của dây lò xo.
Khoảng không	Đường kính tối thiểu của khoảng không gian trong đó lò xo có thể hoạt động được.
Bước	Khoảng cách trung bình giữa hai vòng xoắn hoạt động liên tiếp trên một lò xo.
Chiều dài tối đa	Chiều dài tối đa của lò xo sau khi bị nén/kéo hoàn toàn mà không ảnh hưởng lên hình dạng ban đầu của lò xo sau khi ngừng tác động lực.
Chiều dài cho phép	Chiều dài tối đa cho phép của lò xo mà không làm lò xo biến dạng.
Số vòng xoắn	Tổng số vòng xoắn của lò xo.
Độ cứng	Khả năng chịu tác động ngoại lực của lò xo, có thể là kéo, nén hoặc xoắn.
Mài	Đầu lò xo có được mài phẳng hay không?
Nguyên liệu	Chất liệu làm nên lò xo là gì? Hiện có một số loại phổ biến là thép mạ kẽm, Inox, dây Piano,...
Chiều dài tự nhiên	Chiều dài khi lò xo ở trạng thái không bị nén, kéo hoặc xoắn.

Một số lưu ý khi lựa chọn lò xo khuôn mẫu:

Tiêu chí	Mô tả
Nhóm tiêu chí về đặc tính lò xo trong khuôn
Màu lò xo	Một số màu thường gặp: Vàng (lightest load): khả năng chịu tải trọng cực nhẹ. Xanh da trời (light load): khả năng chịu nhẹ. Đỏ (medium load): khả năng chịu tải trung bình. Xanh lục (heavy load): khả năng chịu tải nặng. Nâu (super load): khả năng chịu tải cực nặng.
Số lần dùng tương ứng với 1 tỷ lệ nén	Liên quan tới tỉ lệ nén, người thiết kế hay người gia công cần xác định: Tỷ lệ mức độ biến đổi về chiều dài của lò xo ở mức tối đa mà không làm hư lò xo là bao nhiêu so với chiều dài tự nhiên ban đầu của lò xo. Tỷ lệ mức độ biến đổi về chiều dài khi gia công của lò xo được chọn phải bé hơn tỷ lệ mức độ biến đổi tối đa của lò xo cho phép để đảm bảo lò xo đó phù hợp với khuôn mẫu. Từ tỉ lệ biến đổi khi gia công đối với lò xo được chọn, lò xo này làm việc được bao nhiêu chu trình trước khi độ đàn hồi của nó không được đảm bảo gây giảm hiệu quả gia công. Các loại lò xo có tải càng lớn sẽ có số lần làm việc đạt được càng nhiều.
Đường kính lò xo	Đường kính ngoài của lò xo thường được đề cập trên thông số.
Chiều dài lò xo	Chiều dài tự nhiên của lò xo khi chưa có lực tác động lên.
Vật liệu lò xo	Chất liệu làm ra lò xo
Lưu ý khi thiết kế lò xo khuôn mẫu
Số lượng lò xo và đường kính lò xo ứng với kích thước khuôn.	Từ kích thước của khuôn, cần xác định sẽ dùng bao nhiêu lò xo để đảm bảo tính ổn định của khuôn khi gia công. Ngoài ra, các lò xo cần được lắp đặt đối xứng.
Thiết kế của lỗ lò xo nằm trong khuôn	Khuôn cần bố trí các lỗ rộng hơn đường kính lò xo một chút để đảm bảo chu trình hoạt động của lò xo cũng như bảo vệ l2o xo trong khuôn.
Yêu cầu lắp ráp lò xo trong khuôn	Tải trọng lò xo được đặt trong khoảng từ 5 tới 10 mm ở trạng thái trước khi nén. Tải trước lò xo được đặt thành hơn 10mm khi trả lại là cần thiết đầu tiên. Độ lệch tối đa của lò xo không được vượt quá 40% so với chiều dài ban đầu của lò xo. Lượng tải trước nên ở mức 10% so với lượng dài tự do.

Với những ưu điểm và sự khác biệt trên Hi-Chi tin rằng sẽ cung cấp cho bạn, chất lượng dịch vụ tốt nhất khi mua sản phẩm lò xo tại Hi-Chi.
